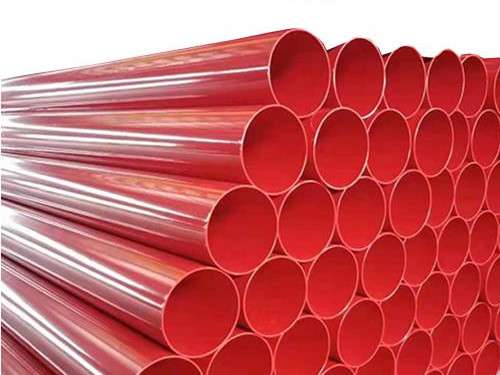

环氧铁红防腐钢管

    环氧铁红防腐钢管组成:本产品是由环氧聚合物、红丹防锈颜料和固化剂组成的双组份防锈底漆。功效：涂膜对各种材料具有优异的粘附性。良好的物理机械性能。坚硬耐磨，配合磷化底漆可提高涂层的防潮性、耐盐雾性和防锈性。适用于石油、化工、环保和机械行业的金属和非金属设施。底漆为橙红色，理论用量为0.14-0.16/。

    技术指标：漆膜颜色和外观各种漆膜的平整度对面漆的适应性没有不利影响。干燥时间，氢表面≤4；艰苦工作≤24耐冲击，cm30附着力，1级，3%耐盐水，96h，耐水性，48h，无气泡，无施工障碍细度，微米≤ 60，耐硝基，无障碍手指，干摸(20-30)℃，1h，完全固化(20-30)℃, 7天表面处理施工表面应清洁、干燥、无油污，碳钢表面的除锈处理应达到国标/T8923标准的St2级。表面温度应比露点高3度，以避免水蒸气凝结。应该注意的是，冰点或冰点以下会冻结表面，影响涂层的附着力。

    施工方法：1。滚涂/刷涂/空气喷涂/无空气喷涂2。涂层本身的温度应高于15℃，以确保正常的施工性能。施工环境温度不应高于35℃，禁止带温施工。通常，辊涂是优选的。搭配2-3道底漆和2-3道面漆。在狭窄的空间和干燥的时期，应该做大量的通风以避免被雨水淋湿。喷洒间隔为24小时/通道，养护时间为7天。

    注意事项：涂膜厚度可根据需要调整，但用量会相应改变，干燥时间会受到影响。如果漆膜表面在涂装过程中受到污染，应在重新涂装前用高压淡水彻底清洗，使其自身干燥。本品适用于磷化基材，防锈效果显著。各种醇酸磁漆、调和漆、聚氨酯磁漆、丙烯酸磁漆、氯化橡胶涂料、全氯乙烯涂料、硝基磁漆、环氧煤沥青涂料等。适合搭配本产品。本产品不适合防止高浓度的酸碱腐蚀和有色金属表面。涂料基料和固化剂混合后应加入稀释剂。过量的稀释剂将导致抗下垂性和膜厚的降低。储存稳定性在阴凉干燥的地方储存至少12个月。本产品为易燃液体，当暴露在明火、热源和氧化剂中时，可能会引起火灾和燃烧。必须遵守安全法律法规，必须遵守涂装作业规范和规定。施工期间，应佩戴防护口罩，以避免吸入溶剂蒸汽和接触人体皮肤和眼睛。必须采取预防措施防止火灾和爆炸。
